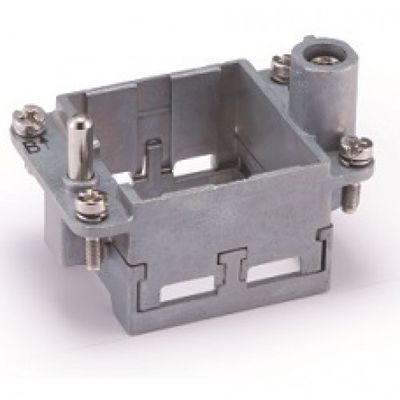

HM โมดูลรวม 6B 10B 16B 24B เฟรม

รายละเอียดสินค้า

ZJHK เฟรมโมดูลาร์

ระบบสายดินตาม VDE

โครงสร้างสังกะสีหล่อ

กรอบบานพับ (ยกเว้นสินค้าประเภท 1 - ชิ้นเดียว)

มีการวางแนว AB, ab, AC, ac, AD, ad, AF และ af ขึ้นอยู่กับข้อกำหนด 'โมดูล' ของเม็ดมีด 2, 3, 4 หรือ 6

รอบการผสมพันธุ์≥500

สำหรับใช้ในฮูดและตัวเรือนมาตรฐานโครงบานพับ ZJHK สามารถจับคู่กับ Harting, ILME, TE

รายละเอียดโดยย่อ

1. มาตรฐาน: DIN EN 61984

2. ความไวไฟ: UL94 V0.2

3. ระดับการป้องกัน: IP65

4. วงจรการเสียบ: ≥500

5. การทดสอบการพ่นเกลือ: 72 ชั่วโมง

6. อุณหภูมิในการทำงาน: -40 ℃± 125 ℃

ZJHK HM®โมดูลาร์

ระบบโมดูลาร์ (ZJHK - HM) ช่วยให้สามารถเชื่อมต่อสัญญาณไฟนิวเมติกโคแอกซ์และอีเธอร์เน็ตได้ในตัวเชื่อมต่อเดียว

ในทางกลับกันสิ่งเหล่านี้อาจติดตั้งกับตัวเรือนZJHK®มาตรฐานระบบช่วยให้สามารถกำหนดค่าเม็ดมีดได้หลากหลายภายในชุดตัวเชื่อมต่อเดียวZJHK- ระบบโมดูลาร์ได้รับการออกแบบมาเพื่อตอบสนองความต้องการเฉพาะของลูกค้าแต่ละรายและมีความยืดหยุ่นเมื่อพิจารณาการเชื่อมต่อสำหรับสายสัญญาณไฟและนิวเมติกเมื่อต้องใช้โซลูชันกับขั้วต่อเดียวนอกเหนือจากคุณภาพของตัวเชื่อมต่อแบบจีบแล้วทางเลือกที่เหมาะสมของเครื่องมือประกอบคือ องค์ประกอบพื้นฐานของการเชื่อมต่อที่เชื่อถือได้

ZJHK นำเสนอเครื่องมือการจีบที่เหมาะสมสำหรับระบบอัตโนมัติในระดับต่างๆสำหรับตัวเชื่อมต่อทั้งหมด

แผนภาพการติดตั้งและถอดโมดูล

ขั้วต่อสำหรับงานหนักทำให้การเชื่อมต่อทางไฟฟ้าและทางเทคนิคมีประสิทธิภาพสำหรับการใช้งานในอุตสาหกรรมต่างๆเมื่อเทียบกับตัวเชื่อมต่ออุตสาหกรรมแบบเดิมตัวเชื่อมต่อสำหรับงานหนักให้การป้องกัน IP65 จากสภาพแวดล้อมที่รุนแรงและประหยัดค่าแรง 30 ~ 50% ในการติดตั้งและการติดตั้ง

ดังนั้นจึงมีการใช้กันอย่างแพร่หลายในเครื่องจักรกลการควบคุมไฟฟ้าการขนส่งทางรถไฟระบบอัตโนมัติหุ่นยนต์พลังงานลมและการกระจายสินค้า
